喜安康微压病房方案

产品介绍

一、舱体组成：
1.1、舱体外形尺寸：长：2米-20米可调，宽：1.8米，2.4米，3.2米三种规格，高：≥2.6米。
其中：过渡舱外形尺寸：≥2400mm*2900mm*2600mm；根据实际场地调整体积大小。
●舱体材料：钢板或符合国家标准的耐压材料。（质监局检验材料）
1.2、舱体压力平衡海拔高度：海拔300--4000米（舱内压力可调）；（舱体承受压力能够达到高压氧舱的压力承受标准）

★具有特种设备生产许可证（压力容器制造氧舱 (A5)生产许可证）

1.3、观察窗：9套，透光面积≥700 cm2
1.4、舱内设照明装置
1.5、舱体配置递物筒2套（定制），透光面积≥700cm2
1.5.1、洁净递物筒、污物递物筒
1.5.2、递物筒应增设安全联锁装置、压力显示装置和放气装置
1.5.3、采用医用氧舱的回转快开门递物筒
●1.6、进舱容纳人数：舱内床位：每6平米2张；额定进舱人数：每平米≥1人。
1.7、舱门形式及锁紧方式：一次冲压成型高强度壳门，低压自动锁紧
1.8、采用医用空气加压氧舱的壳式舱门
1.9、采用医用氧舱的翼型密封条及其密封结构
1.10、舱门宽度：应急舱门：≥700mm；主舱舱门：≥1000mm；过渡舱舱门：≥1000mm。（方便轮椅、担架车病床进出）
1.11、配置设备箱，舱体和设备箱通过管道和线路相连接。
1.12、舱体设备电源：220V±10%。
1.13、病人可以在舱内长时间治疗。

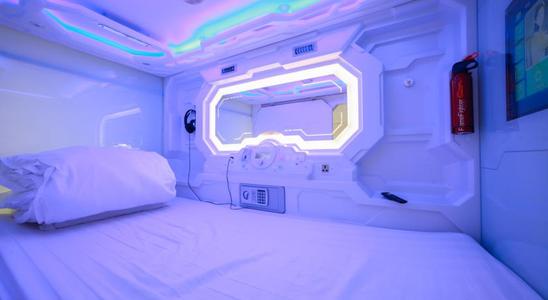

1.14、采用睡眠舱的内饰设计
二、操作显示台（护士站）：
2.1、舱体外部设置有操作显示装置。
2.2、操作显示台上设置有监控设备、音乐播放装置、压力检测系统、仪器仪表、对讲系统等。
2.3、全套系统的控制采用 PLC电脑触摸屏，内外双套控制，手动自动集成控制。
三、主要系统组成：
压力调节系统、呼吸气系统、舱内环境调节系统、电气系统。
3.1、压力调节系统
3.1.1、该系统采用全自动电脑控制方式，具备备选手动控制方式。保证系统的可靠性和实用性，具备检测实验系统，可对设备的实时运行状态进行检测。
3.1.2、全无油空压机组，满足加压速率，噪音小。
3.1.3、系统加压稳定性好，减少人员不适感。
3.1.4、根据系统需要适时调用空压机，空压机寿命长。
3.1.5、空压机超低温（≤-20℃）启动。
3.1.6、具备空压机零压启动。
3.1.7、具备空压机单向运行。
3.1.8、具备空气冷却系统1套。
3.1.9、具备压缩空气过滤系统1套，三级过滤，最后为活性炭过滤器、除异味、粉尘等有害物质；并赠送过滤系统1套。
3.1.10、系统管路及相关阀门，在管路上设置管路消音器1套，舱内设高效消音装置。
●3.1.11、采用“高压氧舱用消音装置”，有效降低机组运行时噪音。
●3.1.12、采用“氧舱专用无阻力减压消音组件”，有效降低舱内减压时噪音。
3.1.13采用“氧舱用消音器”，有效降低舱内加压时噪音。
3.1.14、空气缓冲罐系统1套，材质不锈钢。
3.1.15、阀门程序策略组件，稳定均衡减压。

3.1.16、设备舱采用分布式大风量冷却系统。

3.2、呼吸气系统
3.2.1、该设备提供氧接口3套（内含管路铺设）
3.2.2、独立流量控制系统3套。
3.2.3、独立式流量截止系统3套。
3.2.4、独立式氧气集中控制阀1套。
3.3、舱内环境调节系统
3.3.1、设有氧浓度检测系统2套。
3.3.2、具有氧气浓度调节装置
●3.3.2、舱内环境氧气浓度≤25%
3.3.3、设有二氧化碳浓度检测系统。
3.3.4、设有二氧化碳吸收装置
3.3.5、设置温度检测系统

3.3.6、设置湿度检测系统

3.4、电气系统
3.4.1、照明系统：电压: ≤12V(含) 、功率: 3W(含)-10W(含)、光源类型: LED
3.4.2、通讯系统：双备份通讯系统。
3.4.3、音响系统：采用高硬度面板，数字全彩高亮度显示屏。音频格式支持MP3\WAV\WMA\FLAC\APE\DTS\AAC\AC3\OGG等音频格式支持LRC歌词显示。
3.4.4、支持视频、收音机、相片、蓝牙、外音输入，支持视频输出、时间日历、设置功能、储存卡功能、音效功能、音量调节功能、屏幕显示时间功能。
3.4.5、舱内外设有专用对讲系统。
3.4.6、电气控制系统：电器元器件选用国际品牌，交流接触器、继电器组、延时继电器组采用施耐德品牌，PLC、压力传感器采用德国西门子品牌，触摸屏采用知名品牌。

【任意拓展】

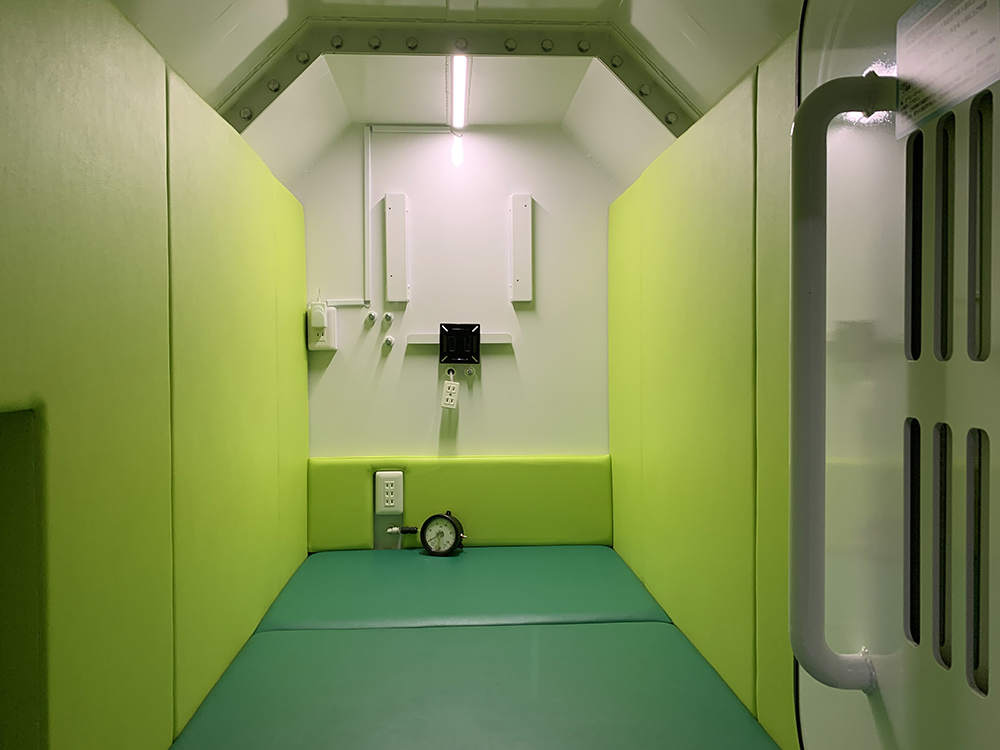

四、舱内配置：

4.1、舱内装饰必须采用阻燃等级为A级的金属材料，软包面要求料阻燃，具有较高的档次和人性化设计理念。舱内使用的装饰材料应无毒无味，并应符合现行国家标准《民用建筑工程室内环境污染控制规范》的有关规定，舱体内安全要求按照《高压氧舱国家标准》执行。
4.2、增压舱内设有过渡舱，可供医务人员和陪护人员通过过渡舱进出主舱。
4.3、舱内设有3套吸氧终端（主舱两套、过渡舱一套），氧气通过舱外专用接口和院方氧源对接，供应方免费提供管道安装服务。
4.4、每个床位设有应急呼叫装置。
4.5、每个床位设有一组220V插座（备用，舱体外有独立电源开关控制）。

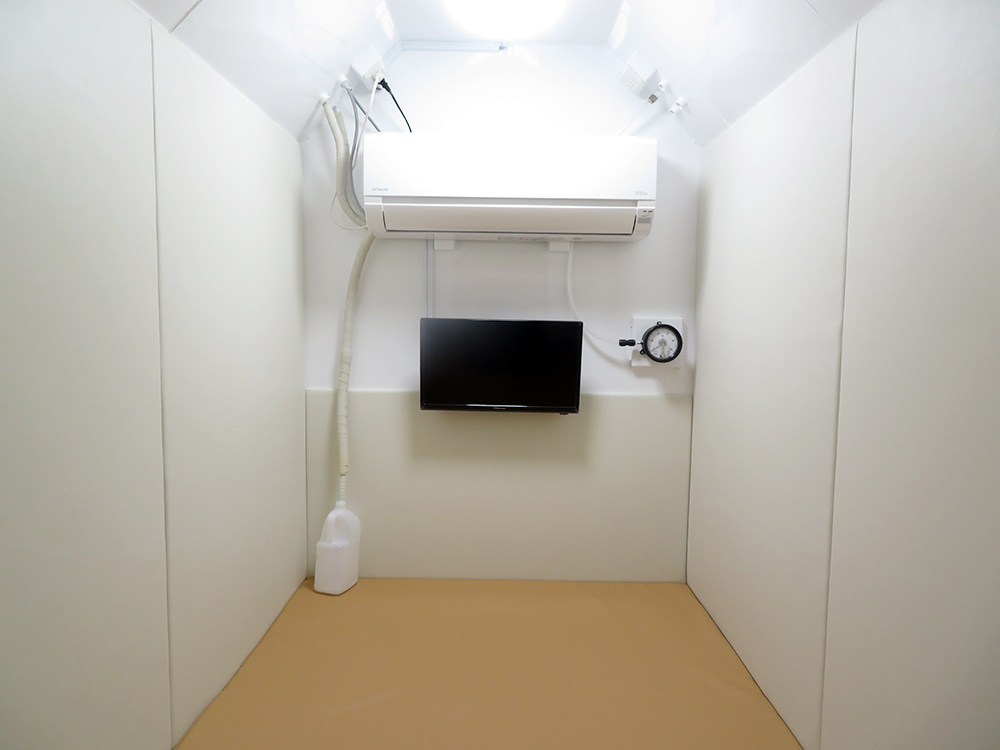

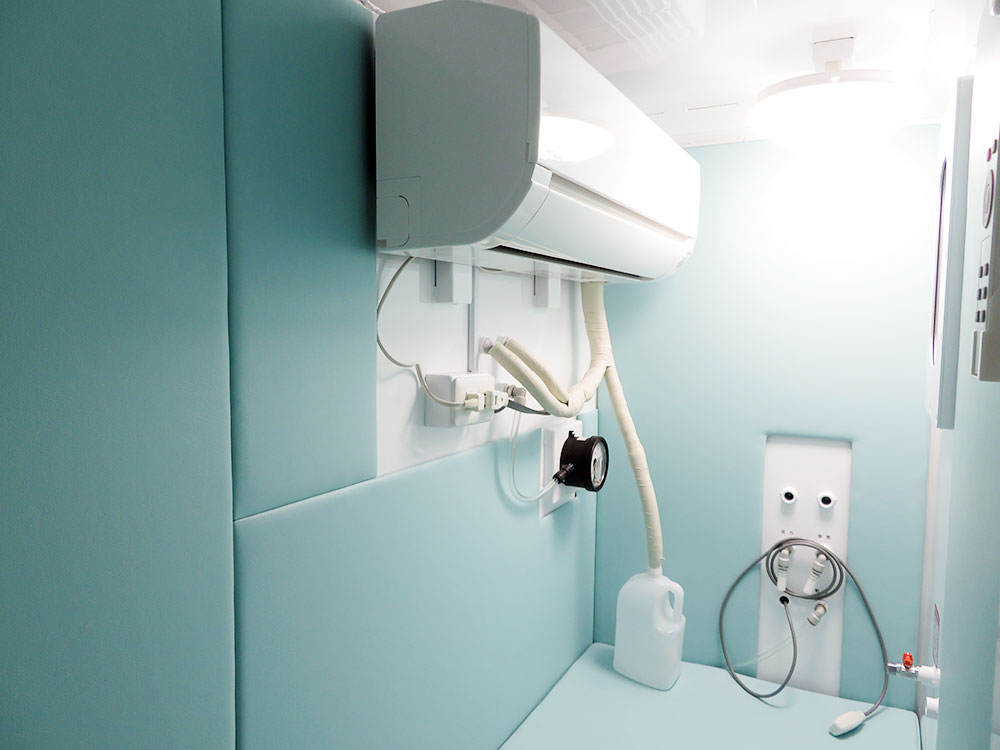

4.6、主舱内配备分体式冷暖空调装置一套。
4.7、输液导轨、布帘。
4.8、每个床头是设—床头灯
4.9、舱内设置卫生间
4.10、舱内设置药品柜。
4.11、舱内设置折叠配药桌。
五、安全附件与安全保护装置及仪表
5.1、舱内外均设有2套手动减压阀。
5.2、舱体上方设4只压力安全阀，超压力自动卸排。应急卸压阀的设置位置与操纵台保持较近的距离，应急卸压时间≤90秒。
5.3、自动控制系统，当压力超过设定范围会发出报警提示。
5.4、舱内设置2组灭火器。
